Общий план / Схема установки / Климатический модуль
Общий план
Схема установки

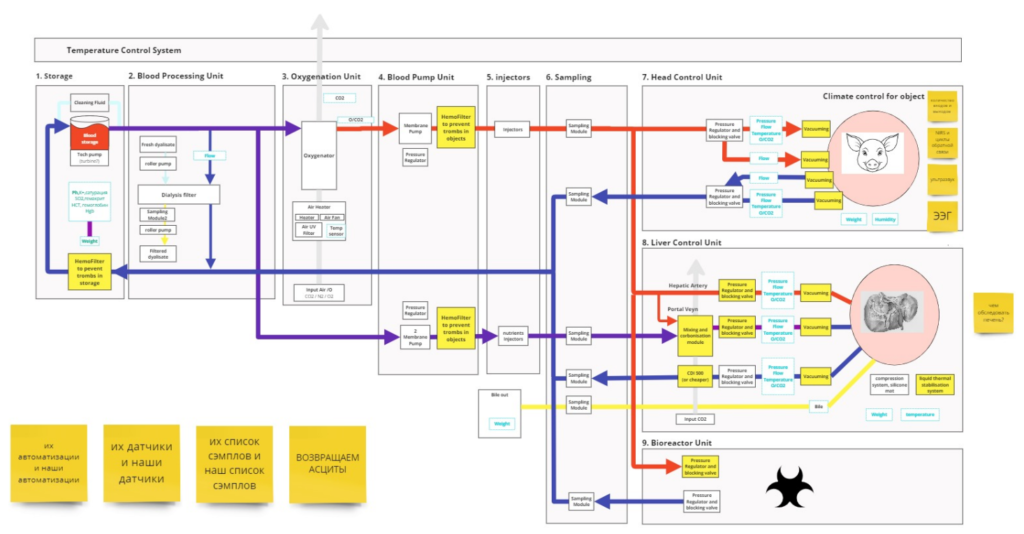

Последний вариант схемы
Климатический модуль:
(Корпус, температура, влажность, стерильность)
Описание
Поддерживать заданную температуру надо во всей системе в независимости от ее конфигурации. В этот модуль интегрирован дисплей и органы управления системой перфузии. Диапазон поддерживаемых температур должен быть в пределах от -5“C до +40“C с возможностью задавать циклограмму изменения температур.
Технические решения

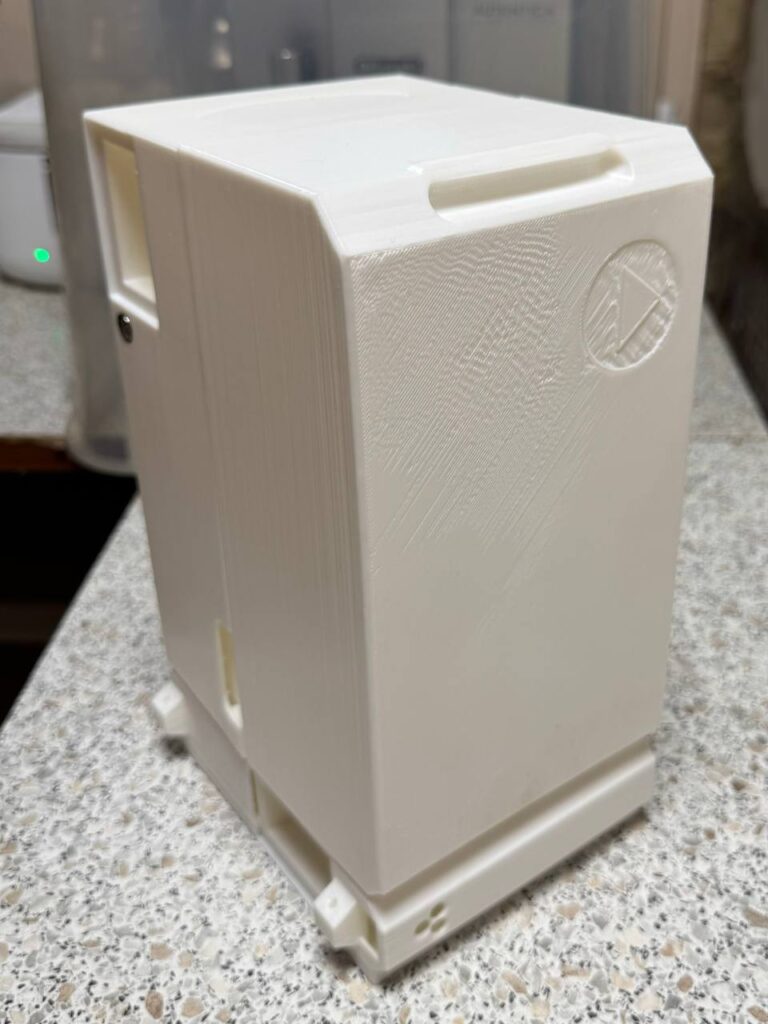

Корпус

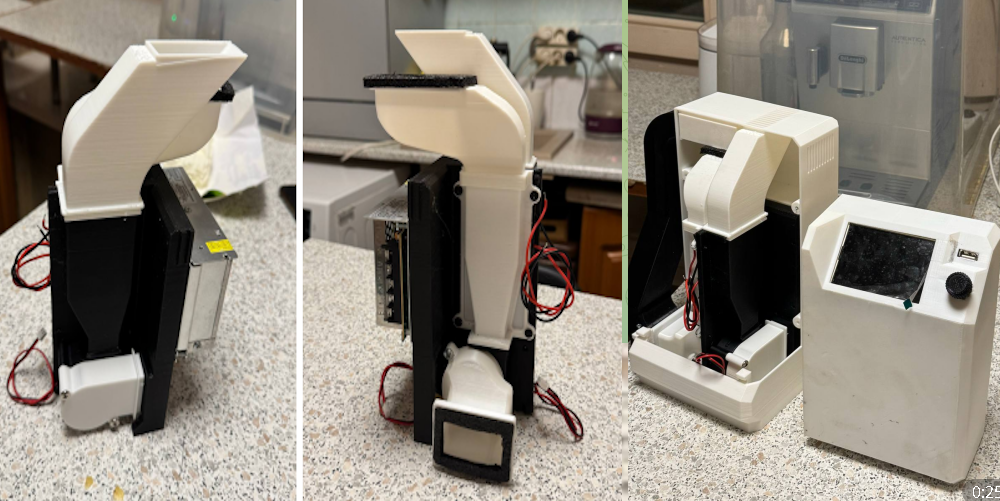

Радиаторы и теплобменники
Модуль имитации сердца и сосудов:
(Насосы – Трубка — Давление — Канюляция — Поток)
Описание
(имитатор сердечного выброса) создан для обслуживания четырех камерного сердца с двумя контурами. т. е. Имеет два выхода и два входа с контролем давления и температуры и объема кровотока. Причем расходомеры устанавливается на выходе сердца, датчики давления устанавливаются на входе и выходе сердца, а датчик температуры на внутреннем контуре до основных насосов для поддержания заданной температуры раствора. Насосная система должна поддерживать заданные характеристики давления и сердечных пульсаций. В среднем это давления в пределах 0.1Атм и чсс до 200уд/мин (у животных больше). Также этот модуль имеет клапана обеспечивающие работу установки в режиме подготовки к перфузии, когда происходит нагрев и оксигенация систем до заданного уровня. После того, как система готова к ней подключают орган и переключают в режим его поддержания. Тогда клапана переключаются и перфузионная жидкость начинает подаваться в поддерживаемый орган.
Технические решения

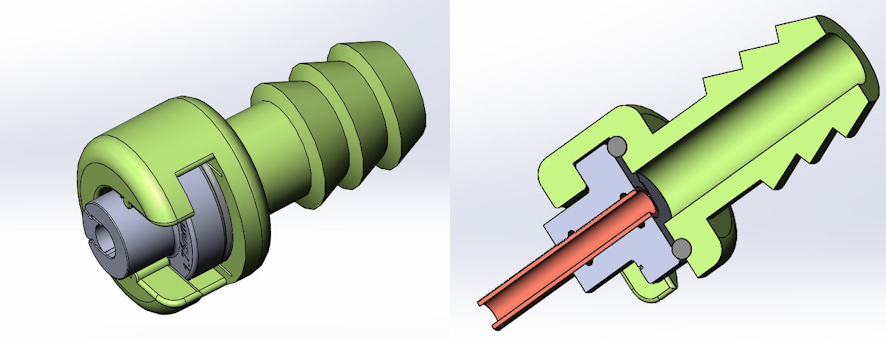

Муфта для соединения сосудов

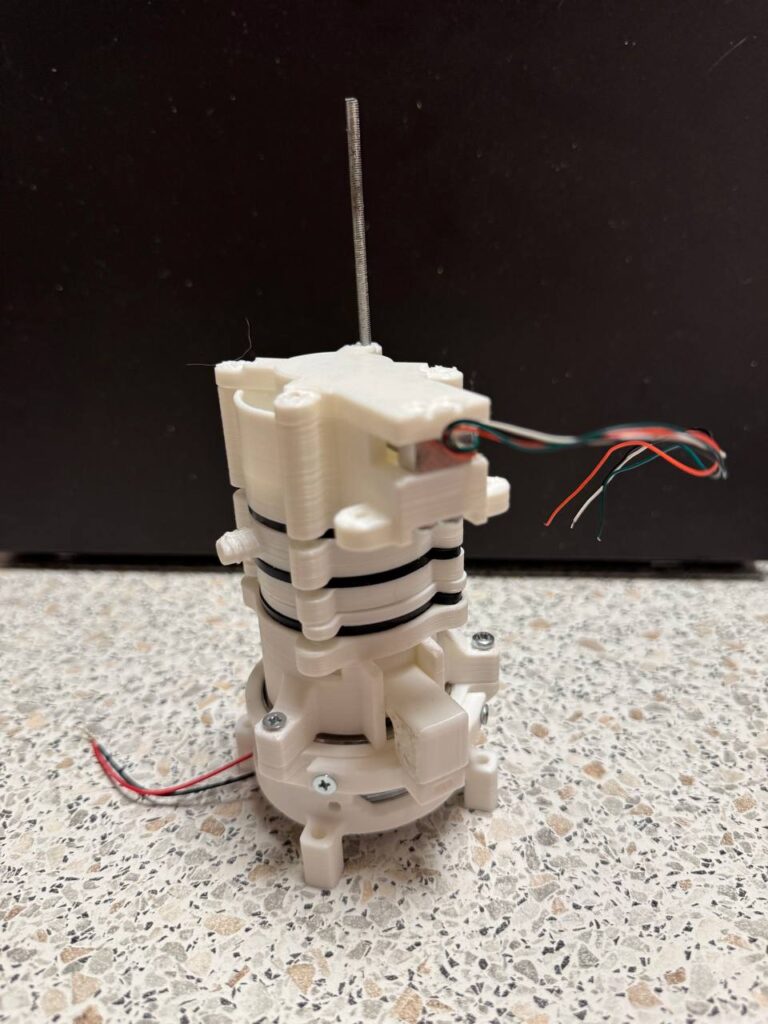

Насос
Модуль имитации легких:
(Оксигенатор – Газоснабжение)
Основная функция это обеспечение раствора кислородом и удаление из раствора углекислого газа. Состоит из реактора оксигенации, датчика контроля кислорода в растворе, циркуляционного насоса обеспечивающего многократный прогон жидкости через реактор, воздушного насоса обеспечивающего циркуляцию насыщенного кислородом воздуха в реакторе, систему подогрева насыщенной кислородом смеси и вентилятора обеспечивающего подогрев реактора от климатической системы.
Органная ванна: (Движение диафрагмы, кожа — > Подробное описание)
Накопительный бак для перфузата (- > Подробное описание)
а часть системы состоит из емкости, куда заливается перфузионная жидкость, и куда она сливается после окончания работы установки, датчик контроля минимального объема жидкости .
Модуль имитации почек: (- > Подробное описание)
Модуль имитации печени / печень: ( Подробное описание) особенности кровоснабжения /
Модуль имитации иммунной системы: (Подробное описание)
Перфузионный раствор (основная статья)
Модуль автоматизации работы системы (Сбор материала и описание) Уравление системой / датчика CDI 500 / Микродиализ при трансплантации органов /
Научные модули
Модуль для работы ИИ (сбор информации и описание):
Роботизация процесса + операция (сбор информации + наша система)
